Как работает счетчик воды

Как работает счетчик воды

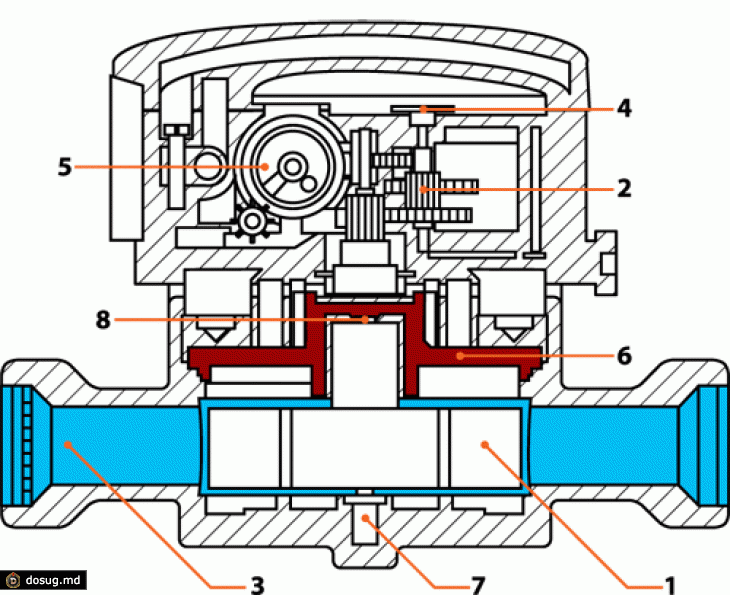

Начнем с самой распространенной модели - тахометрического счетчика. Принцип работы такого счетчика воды достаточно прост: проходящий поток воды крутит крыльчатку (1), и через систему шестеренок количество оборотов крыльчатки определяет показания счетчика. Механизм (2) тахометрического счетчика не имеет контакта с потоком воды (3), и такой счетчик называется сухим или сухоходным. Индикаторное устройство(5) состоит из пяти роликов, которые через масштабирующий механический редуктор (4) отображают измеренный объем воды в кубометрах. Ролик красного цвета и стрелочный указатель отображает доли кубических метров.

Взаимодействие между крыльчаткой и счетным механизмом осуществляется путем магнитной всязи через герметичную перегородку (6). Опорные части крыльчатки и счетного механизма оснащены твердыми осями - часовыми камнями из рубина (7 и 8), что обеспечивает увеличение срока эксплуатации и высокую надежность измерительного прибора.

Такие счетчики так же широко применяются в составе теплосчетчиков. Для этого тахометрический счетчик комплектуется импульсным выходом для подачи сигнала на тепловычислитель. Устройство удаленного считывания сигнала счетчика выдает в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учет расхода воды.

Вместо крыльчатки в счетчике может быть использована турбинка - такой механизм дает более точные замеры при высокой скорости потока, а также существуют модели, сочетающие в себе и турбину и крыльчатку. При этом если напор в системе невысок – вода проходит через крыльчатый механизм учета, а если же напор возрастает – поток передается на турбинный механизм, при этом крыльчатый механизм перекрывается специальным клапаном.

В многоструйных счетчиках поток на входе в прибор разделяется на несколько потоков для уменьшения турбулентности – тем самым снижая погрешность измерения, но увеличивая цену. Также счетчики разделяются на счетчики воды мокрого и сухого типа.

Счетчики воды мокрого типа проще по конструкции, поскольку механизм в них никак не изолирован от протекающего через счетчик потока. Они более дешевы, но их невозможно использовать при сильном загрязнении воды. В сухих счетчиках механизм герметично защищен от измеряемого потока воды немагнитной перегородкой – благодаря которой на ней не остается отложений. Передача и фиксация показаний происходит при передаче показаний с вращающейся крыльчатки или турбины с помощью магнита закрепленного внутри. Сухим механизмом оснащаются чаще многоструйные счетчики воды для более точного учета расхода воды. На одноструйных счетчиках – сухой механизм устанавливается реже, что оставляет их самыми дешевыми.

Для учета горячей воды используются счетчики такого же устройства, но изготовленные с применением более износостойких материалов. По требованиям ГОСТ минимальным сроком использования счетчиков воды являются 12 лет. Для холодной воды – межповерочный интервал обычно 5-6 лет, а для горячей воды 6 лет. Все счетчики для горячей воды являются счетчиками сухого типа, в связи с большим содержанием примесей в горячей воде.
